Un même boîtier Legrand peut fonctionner en double allumage ou en double va-et-vient selon le câblage réalisé derrière la plaque. Cette particularité, propre à plusieurs gammes du fabricant, crée une confusion fréquente au moment de l’achat. Le choix entre un interrupteur Legrand double va-et-vient et un simple allumage ne dépend pas du mécanisme lui-même, mais de la configuration électrique de la pièce et du nombre de points de commande souhaités.
Mécanisme hybride Legrand : un même produit, deux fonctions
Legrand commercialise des références explicitement désignées « double interrupteur ou va-et-vient ». Ce ne sont pas deux produits distincts conditionnés sous un même nom par commodité. Un seul mécanisme supporte les deux usages selon le câblage.
A découvrir également : Installer une porte de chambre sous pente : solutions et astuces de montage
En pratique, les bornes du mécanisme acceptent aussi bien un branchement en simple allumage (phase commune, deux retours lampe) qu’un montage va-et-vient (navettes entre deux points de commande). Le choix se fait au moment du raccordement, pas à l’achat.
Cette logique hybride se retrouve dans plusieurs gammes : Céliane, Dooxie, Neptune ou encore les appareillages en saillie. La différence entre les gammes porte sur l’esthétique, le mode de pose (encastré ou saillie) et les finitions disponibles, pas sur la fonction électrique de base.
A voir aussi : Éclairage : comment installer une suspension avec prise secteur sans travaux
Double allumage ou va-et-vient : le câblage qui tranche

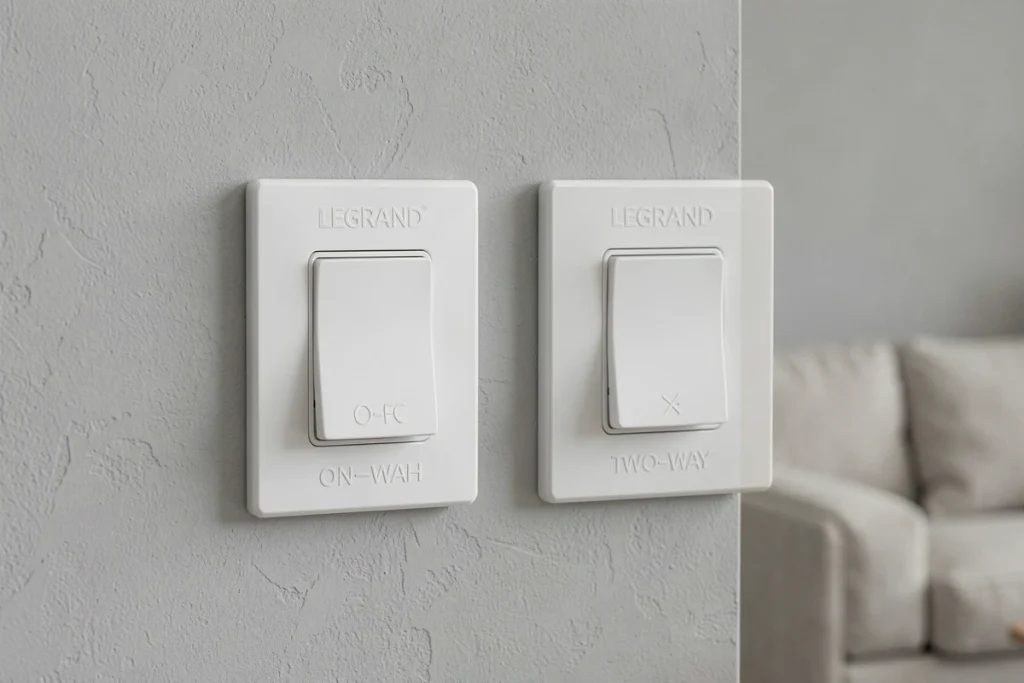

La confusion entre ces deux montages vient du fait qu’ils partagent souvent le même interrupteur physique. La distinction est purement électrique.
Le double allumage depuis un seul point
Un double interrupteur en simple allumage permet de commander deux circuits d’éclairage distincts depuis un emplacement unique. Le fil de phase arrive sur une borne commune, puis deux fils de retour lampe partent chacun vers un luminaire différent.
Ce montage convient quand on veut, par exemple, piloter séparément le plafonnier et l’applique murale d’une même pièce, sans avoir besoin d’un second point de commande ailleurs. Le câblage d’un double allumage reste le plus simple des deux, avec moins de fils à tirer dans les gaines.
Le va-et-vient pour commander depuis deux endroits
Le montage va-et-vient permet de piloter un même éclairage depuis deux emplacements distincts (entrée et fond d’un couloir, bas et haut d’un escalier). Il nécessite deux interrupteurs reliés entre eux par des fils navettes.
Avec un double va-et-vient, on reproduit ce principe pour deux circuits séparés. Chaque circuit dispose de ses propres navettes, ce qui double le nombre de fils entre les deux boîtiers. Le double va-et-vient mobilise davantage de conducteurs dans les gaines.
Choisir selon la configuration réelle de la pièce
Avant de commander quoi que ce soit, la question à se poser est précise : combien de points de commande sont nécessaires pour chaque circuit d’éclairage ?
- Un seul emplacement pour allumer ou éteindre deux luminaires différents : le double allumage suffit, avec un interrupteur Legrand double positionné en simple allumage.
- Deux emplacements pour commander un même luminaire : le va-et-vient s’impose, avec un interrupteur à chaque extrémité reliés par des navettes.
- Deux emplacements pour commander deux luminaires distincts : le double va-et-vient est le montage adapté, mais il faut vérifier que la section des gaines permet de passer tous les conducteurs nécessaires.
Dans une rénovation, la contrainte principale n’est pas le prix du mécanisme (les références hybrides Legrand couvrent les deux usages). C’est le passage des fils dans les gaines existantes qui limite le choix. Un double va-et-vient demande plus de conducteurs qu’un double allumage, et les gaines anciennes ne sont pas toujours dimensionnées pour cela.
Gammes Legrand et mode de pose : ce qui change à l’achat
La fonction électrique étant identique d’une gamme à l’autre, le choix entre Céliane, Dooxie ou Neptune repose sur d’autres critères.
Certaines références sont vendues comme mécanismes à composer : on achète séparément le mécanisme, le support et la plaque de finition. D’autres sont proposées en ensembles prêts à installer, avec tous les éléments regroupés. Les gammes en saillie (boîtier apparent) s’adressent aux configurations où l’encastrement dans le mur n’est pas possible ou pas souhaité.
- Céliane : gamme haut de gamme avec un large choix de finitions (blanc, titane, graphite, noir). Mécanisme à composer, ce qui permet de changer la plaque sans toucher au câblage.
- Dooxie : positionnement intermédiaire, disponible en prêt-à-poser ou à composer. Finitions plus restreintes mais installation rapide.
- Neptune : gamme économique, souvent en saillie, adaptée aux garages, caves ou locaux techniques.
Le mode de pose conditionne la référence à commander, pas la fonction va-et-vient ou simple allumage. Un mécanisme Céliane en double va-et-vient et un mécanisme Neptune en double va-et-vient remplissent la même fonction électrique.
Erreurs fréquentes au moment du branchement
Le piège le plus courant consiste à câbler un double allumage en pensant obtenir un va-et-vient. Les symptômes sont reconnaissables : l’éclairage fonctionne depuis un seul des deux interrupteurs, ou les deux bascules du mécanisme semblent commander le même circuit.
Un autre point de vigilance concerne la borne commune. Sur un montage double allumage, la phase se raccorde sur la borne commune du mécanisme, puis chaque retour lampe part vers son circuit. Inverser la phase et un retour lampe ne provoque pas de court-circuit, mais l’interrupteur ne coupe plus correctement le circuit concerné.
Sur un montage va-et-vient, les navettes relient les bornes des deux interrupteurs entre eux. Si les navettes sont croisées, l’éclairage fonctionne de manière aléatoire. Le schéma de câblage fourni dans la notice Legrand reste la référence la plus fiable pour éviter ces erreurs.
Le mécanisme hybride de Legrand simplifie l’achat, mais ne dispense pas de comprendre la différence entre les deux montages. Un interrupteur Legrand double va-et-vient et un double allumage utilisent le même produit physique. La seule variable qui détermine le résultat final, c’est le câblage derrière la plaque.
