Votre logement possède des prises téléphoniques murales reliées par un vieux câble gris, et vous aimeriez y faire passer du réseau Ethernet sans arracher tous les murs. Le branchement téléphone prise RJ45 soulève une question concrète : peut-on réutiliser le câblage existant, ou faut-il tout reprendre à zéro ? La réponse dépend du type de câble déjà en place et de ce que vous attendez en termes de débit.
Câble PTT-298 et prise RJ45 : ce que votre ancien câblage téléphonique permet vraiment
Derrière la plupart des prises téléphoniques en T installées avant les années 2010 se cache un câble PTT-298. Ce câble contient quatre paires torsadées, comme un câble Ethernet classique. La différence se situe dans la qualité du blindage et l’impédance, qui ne correspondent pas aux catégories 5e ou 6 utilisées pour le réseau informatique.
A lire aussi : Conseils pour bien éclairer votre cuisine
Vous avez déjà remarqué que seule une paire de fils (souvent blanc et gris) est raccordée sur vos anciennes prises téléphoniques ? C’est normal : la téléphonie analogique n’utilisait qu’une paire sur les quatre disponibles. Les trois autres paires du câble PTT-298 sont libres et exploitables.
En raccordant les quatre paires selon la norme T568B sur des prises RJ45 murales, on obtient un lien Ethernet fonctionnel. Plusieurs retours terrain montrent que ce câblage permet de faire transiter du Fast Ethernet (100 Mbit/s) sur des distances courantes dans une maison. Le Gigabit, en revanche, reste aléatoire : au-delà de quelques mètres, les pertes liées à la qualité du cuivre et du torsadage provoquent des erreurs et des baisses de débit.
A lire en complément : Pose de plafonnier : le guide illustré pour un branchement électrique sûr
Correspondance des couleurs PTT-298 vers RJ45 norme B
Le piège principal lors du branchement d’une prise RJ45 sur du câble PTT-298, c’est l’attribution des paires. Les couleurs ne correspondent pas directement à celles d’un câble Ethernet standard. Il faut établir une correspondance paire par paire, pas fil par fil.
- La paire blanc/gris du câble PTT-298 correspond à la paire 1 (blanc-orange / orange en T568B), celle qui servait déjà pour le téléphone.
- La paire blanc/bleu correspond à la paire 2 (blanc-vert / vert), généralement inutilisée.
- Les deux paires restantes (jaune et violet) se raccordent sur les paires 3 et 4, nécessaires pour atteindre le Gigabit si le câble le supporte.
Chaque prise murale doit être câblée à l’identique des deux côtés (mur et coffret de communication). Une inversion de paire suffit à faire chuter le débit ou à empêcher la connexion de monter.
Coffret de communication et brassage : organiser le réseau dans le tableau électrique
Réutiliser le câblage existant ne suffit pas si tout arrive en vrac dans le tableau. L’architecture recommandée aujourd’hui repose sur une distribution en étoile : chaque prise murale RJ45 remonte vers un point central, le coffret de communication, installé dans l’ETEL (espace technique électrique du logement).
Le coffret de communication remplace l’ancien répartiteur téléphonique. Il accueille un bandeau de brassage où chaque câble est raccordé sur un port RJ45. Un switch Ethernet, branché dans ce coffret, distribue ensuite la connexion internet vers toutes les prises de la maison.

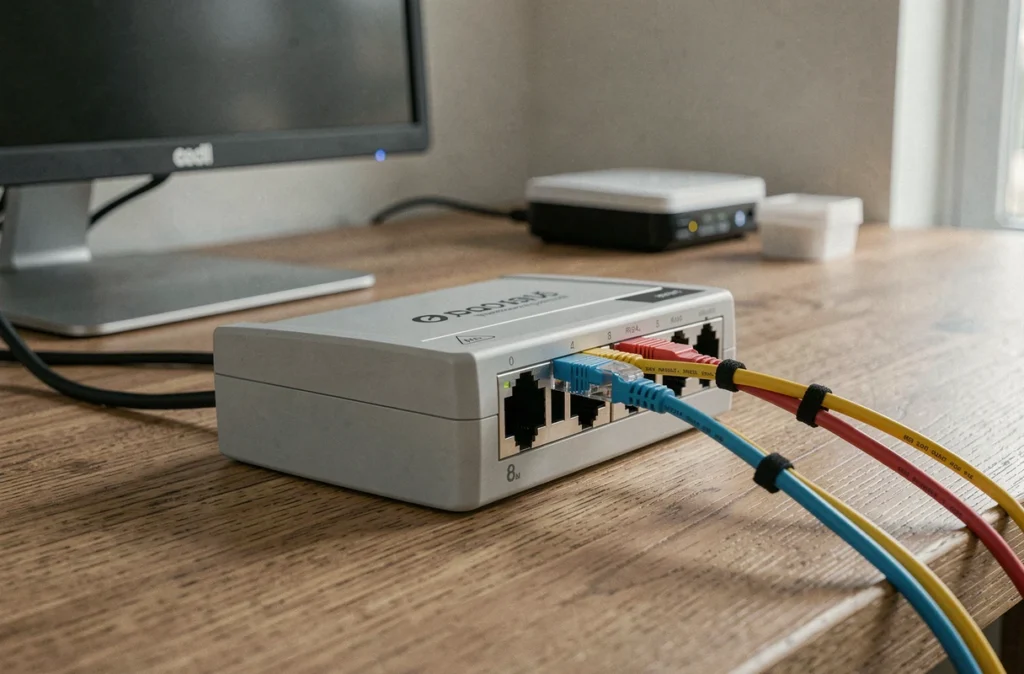

Pourquoi un switch plutôt qu’une multiprise RJ45 passive ?
Une multiprise RJ45 passive (simple répartiteur) se contente de relier électriquement les fils entre eux. Elle ne régénère pas le signal. Sur du câble PTT-298 dont la qualité est déjà limite, un switch actif corrige les erreurs et maintient un débit stable sur chaque port. C’est la différence entre une connexion qui fonctionne et une qui décroche toutes les cinq minutes.
Le schéma de branchement est simple : la box internet se connecte au switch via un cordon RJ45, et le switch redistribue vers le bandeau de brassage du coffret. Chaque prise du salon, des chambres ou du bureau reçoit alors sa propre liaison réseau.
Branchement téléphone et réseau sur la même prise RJ45 : est-ce encore utile ?
Les prises RJ45 modernes sont conçues pour faire transiter aussi bien la téléphonie IP que le réseau Ethernet. Avec une box récente, le téléphone fixe passe par la connexion internet (VoIP). Il n’y a plus besoin d’un câblage téléphonique séparé.
Conserver un branchement téléphone analogique sur une prise RJ45 n’a de sens que si vous utilisez encore une ligne cuivre active. Or la fin programmée du réseau cuivre rend cette configuration de moins en moins pertinente. En pratique, mieux vaut affecter toutes vos prises RJ45 au réseau Ethernet et brancher le téléphone fixe directement sur la box.
Cas particulier : la fibre arrive mais le coffret reste en câblage PTT
C’est la situation la plus fréquente en rénovation partielle. Le convertisseur fibre/RJ45 de l’opérateur est installé près du tableau, mais le signal ne passe pas jusqu’au salon parce que le câblage entre les deux est du PTT-298 mal raccordé.
La solution consiste à recâbler uniquement le trajet coffret-prise murale du salon en catégorie 5e ou 6, et à conserver le PTT-298 pour les pièces moins exigeantes (chambre d’amis, imprimante réseau). Cette approche mixte évite de tout refaire et concentre l’investissement là où le débit compte.
Neuf, rénovation totale ou partielle : ce qu’impose le cadre normatif en 2025
La norme NF C 15-100 distingue clairement les obligations selon le type de travaux. En construction neuve et en rénovation totale, l’installation d’un coffret de communication avec des prises RJ45 est une exigence. En rénovation partielle, il s’agit d’une recommandation, pas d’une obligation.
Le cadre 2025 renforce la séparation entre les réseaux de puissance (électricité) et les réseaux de communication (Ethernet, fibre). Les câbles RJ45 doivent cheminer à distance des conducteurs d’alimentation, avec des règles de cohabitation plus strictes dans la gaine technique.
Pour un logement ancien où vous réutilisez du câble PTT-298, personne ne viendra exiger une mise aux normes complète tant que vous ne touchez pas à l’ensemble de l’installation électrique. Vous pouvez améliorer votre réseau domestique progressivement, pièce par pièce.
Le point de départ reste toujours le coffret de communication. Même sur un câblage ancien, un brassage propre dans le tableau et un switch bien dimensionné transforment un réseau bancal en installation fiable. Commencez par identifier le type de câble dans vos murs, raccordez correctement les quatre paires sur des prises RJ45, et testez le débit obtenu avant de décider s’il faut tirer de nouveaux câbles.
